JBK框式搅拌机

1、概  述

   1.1  根据客户的设计要求，提供的框式搅拌机，符合工况的设计要求。

   1.2  提供的框式搅拌机能够满足有关设计、制造、安装和验收的标准。

2、技术规格

           型号

技术参数

JBK-3000

JBK-3000

JBK-3000

框桨直径    mm

3000

3000

3000

    率    kW

1．1

0．75

0．55

转    速   r/min

5．2

3．9

3．2

速机类型

摆线速机

摆线速机

摆线速机

电   源

380V 、 3ph 、50Hz

380V 、 3ph 、50Hz

380V 、 3ph 、50Hz

池    型

3．75*3．75*4．3

3．75*3．75*4．3

3．75*3．75*4．3

安装位置

反应池

反应池

反应池

数   量    台

2

2

2

3、用途

   框式搅拌机用于给水厂、污水处厂、工业企业等场所投加的溶解搅拌。

4、特点

1）传动环节少，机械率高，结构紧凑；

2）占地面积小，处量大，能耗低；

3）安装、运行、维费用低；

4）可在要求的混合时间内达到定的搅拌强度，满足混合速度快、均匀、充分等要求，且水头失小，并可适应水量的变化以适用于各种水量的水厂。

5、构造及工作过程

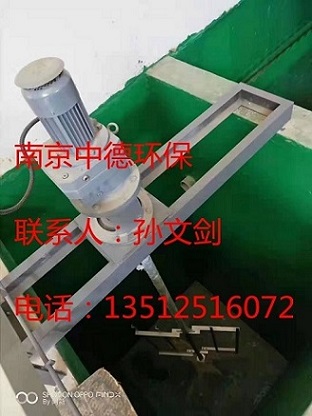

JBK型框式搅拌机由电机、速机、机架、搅拌轴、框桨、电控箱（工作桥用户自备）等组成。

当原水与混凝或助凝液流经混合池时在搅拌器的排液作用下产生流动循环，使混凝与水快速充混合，以达到混凝工艺的要求。

6、技术能

   1）搅拌机的定是以连续工作制（SI）为基准的连续定；

    2）搅拌机运行平稳、决无异常噪音田田等现象；

   3）摆线速机先选用符合行业标准的立式速机，并应符合相应的标准规定；

4）速机出轴旋转方向要求正反双向传动，不易选用涡轮传动；

5）采用刚联轴器将速机上的输出轴与传动座组件上的传动轴相联接，设置水下轴承；

6）搅拌轴有足够的扭转和弯曲刚度；

7）叶片采用螺栓固定，与搅拌轴连接，考虑到拆卸方便和防腐果。叶片为框式结构能满足搅拌果，而且具有足够的强度和刚度，转动时不会产生变形。

8）搅拌机如安装在室外要有防雨、防潮措施；

9）电动机和电控设备应有良好的接地，接地电阻不大于4Ω；

10）搅拌机的噪音不得大于85dB(A)；

11）搅拌机每年修次，在规定条件下运行时间不少于20000小时，整机使用寿不少于10年。

7、主要零部件材料

   机　架                     铸铁

   联轴器                     铸铁

   搅拌轴                     不锈钢

   框　桨                     不锈钢

   水下支座                   不锈钢

   连接附件、螺栓等紧固件     不锈钢

   电控箱                     不锈钢

8、配套范围

   电机、速机、机架、搅拌轴、桨板、连接附件及电控箱等。
