、主要用途与适用范围

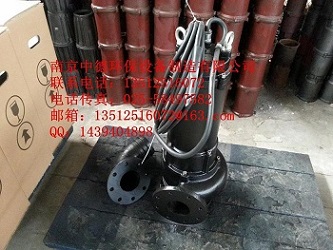

MPE型系列潜水排污泵（双绞刀泵），社区、--政管网、综合污水处厂、大楼地下室污水处设备、地铁工程等，尤其适合介质中含长纤维之废水。

食品、革、纸浆、印染、钢铁等产品的污水排放。

屠宰场所、化粪池、农村沼气池的污水排放。

工业排用水、其他用水、其他用途之排水。

使用条件：

1.     连续长期运行温度温度40℃，整机浸没，短时运行温度为60℃。

2.     PH值5~9；

3.     可通过固颗粒直径Φ7.0~Φ125mm；

4.     每小时启动次数不多于6次，且间隔时间均匀；

5.     潜水深度10m。

二、主要规格及参数表：

序号

型号

率

(KW)


电压（V）


电流（A）


转速（rpm）

出口

(фmm)

相数

安装系统型号

重量

（kg）

1

MPE75-2(A)

0.75

380

2.9






2800

32

3

50GAK-I

30

MPS75-2(A)

220

5.65

1

2

MPE100-2(A)

1.0

380

3.2

3

32

MPS100-2(A)

220

7.5

1

3

MPE150-2(A)

1.5

380

4.3

3

33

MPS150-2(A)

220

9.5

1

4

MPE220-2（A）

2.2



380

5.6

3

50GAK


52

5

MPE300-2（A）

3.0

6.4

6

MPE400-2（A）

4.0

8.5

50

75

7

MPE550-2（A）

5.5

12

80

80GAK

150

8

MPE750-2（A）

7.5

16

165



三、产品设计

1、电机；三相鼠笼式电机380-415V，或相220-240V，频率为50或60HZ，绝缘等F，防等IP68。

2、轴承：有、长寿轴承。

3、机械封：采用双道串联式机械封。

4、出水口径：MP75-400=成50，MP50-750=DN80

5、水泵部件设计--，水泵叶轮前加装切割旋转刀头，进水口部装固定-，使被抽吸介质中的杂质在进入叶轮流道之前，被彻底绞碎，无堵塞现象。

6、温度过热保：电机内预置热敏开关，当温度大于135℃时，自动断开以保电机。泄漏测：油室内安装泄漏测探头。

四、产品系统说明

MPE系列产品由电泵、电气控制柜、双导轨自动安装系统三大部分组成。

1、  电泵：由电动机、主电缆与控制电缆、轴承座、冷却水套、叶轮与蜗壳等部件组成。泵与电动机同轴，采用串联式机械封，在封室内设置高精度，扰的漏水保器。

2、  电器控制柜是作自耦压起动，停止的控制，对电动机具有过载，断相、短路、漏水等保，对电动机绕组具有热保。（其尺寸、原及接线图详见DJX系列自耦压起动控制柜说明书）。

3、  双导轨自动安装系统是根据泵在污水井（坑）中工作的特定情况下设计的，它使泵的安装、维修为方便，除了操作人员在污水中拆装水泵的麻烦。并配有浮球开关，壳根据水位的变化实现自动启动，停止电泵。（其安装方和要求详见双导轨自动安装系统说明书）。

五、吊运和使用注意事项

1、  吊运时，用带钩的链条钩在吊环上，注意保电缆不受。

2、  固定使用时，根据参数表中的参数选择GAK安装系统。不允许用电缆起吊或悬挂水泵和其它重物，不允许将电缆出线端长期浸泡在水中！

3、  水泵不能放在污水的入口处。当水泵座放在泥地上或浮沙上，水泵由于震动，产生下陷，在这种情况下，建议将水泵放在个较大的底板上。

4、  如果水泵在运转而气温至0℃以下时，可以继续使用，水泵浸入深度不能超过10m.

5、  出水管内径应符合规定要求。（原则上不得小于泵的出水口径）

6、  在污水中使用的泵，如机壳周围堆积了泥浆、杂物等。这样低了传热的速度，是电动机内部的温度上升，缩短定子使用寿货造成无缘无故的跳闸，所以在污水液位抽吸至低之后，用清水定期冲洗泵外壳，清除杂物。必要时。拆开冷却套固定板，清冷却套及循环水管中的杂质层。

7、  注意，未切断电源前，不得移动或提升水泵。

8、  潜水电泵安装以后，不能长期浸泡在水中不用，建议每15天至少运转4小时，以查其能和适用，也可提起放在干燥处备用。
