品牌:GE/通用电气
起订:1件
供应:10000件
发货:3天内

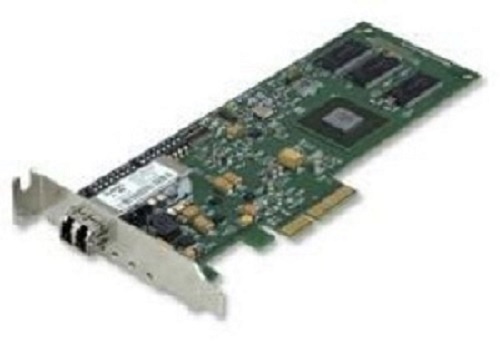

PCIEBPMCx4本板卡可以使标准的PMC板卡安装于带有PCIE插槽的PC机上使用，安装后占个槽位，槽位可以为PCIE x4 PCIE x8、PCIE x16，安装后工作在PCIE x4模式。PCIE X1 后开口也可以使用，但只运行在PCIE X1模式。PCIE支持X4 V2.0,板载PCIE TO PCI桥，实现PMC模块和PC机通信
能描述
接口：PCI,PCI-X接口，支持PCIE 4，8，16 或32 lane连接器。
时钟：133，100，66，50，33，25MHZ PCI(X)时钟频率
总线宽度支持： 32位或64位
电源：PCIE提供12V电源，板上提供12V转5V供给PMC模块
软件接口：透明传输，寄存器在配置空间，无需寄存器操作，PMC子卡安装到本接口卡后驱动无需做任何动。
初始化：通过拨码开关出厂配置为自动识别模式，不需要软件操作
VIO:VIO电平设置为3.3V
尺寸：半长卡，PCIE插槽宽度
结构：多层FR4 PCB板。尺寸如上图。
拨码开关设置：默认1，4 ON，其它为OFF，此为设置。如需要了解其它使用方请联系我们。
IDSEL:IDSEL连接到PMC接口的AD16。
PMC接口其它说明：J2管脚58，60，64均为断开。
其它：板卡支持安装个风扇，为安装风扇需要外的空间。是否需要风扇由用户确定，板卡出厂默认不带风扇。风扇规格：电压为5V，安装孔距24mm，尺寸30*30mm，推荐高度为5mm，以不与使用的PMC子卡冲突为准。风扇般需要至少0.2A左右的电流。
特殊需求
如需要了解其它使用方请联系我们。
配件
无任何配件
软件
使用透明桥芯片，本卡不需要安装任何驱动程序。
软件接口：透明传输，寄存器在配置空间，无需寄存器操作，PMC子卡安装到本接口卡后驱动无需做任何动。
