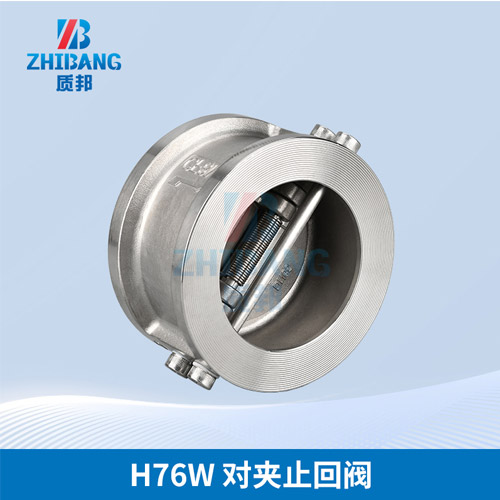

Ｈ76Ｗ-16Ｐ不锈钢对夹式止回阀这种类型的阀门的作用是只允许介质向个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在个方向流动的流压力作用下，阀瓣打开；流反方向流动时，由流压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

 主要尺寸及重量

公称压力

PN(MPa) 公称通径

DN(mm) 尺寸(mm) 重量

(kg) 配管兰(供参考)

L D D3 D2 螺栓孔中心

圆直径D1 螺数量 螺栓直径D 螺栓长度L1

1.0 40 60 96 46 41 2 110 4 M16 150

50 60 109 56 51 2 125 4 M16 150

65 67 129 73 65 3 145 4 M16 155

80 73 144 88 80 4 160 8 M16 160

100 73 164 108 102 6 180 8 M16 165

125 83 194 132 127 8 210 8 M16 180

150 98 220 160 152 12 240 8 M20 205
