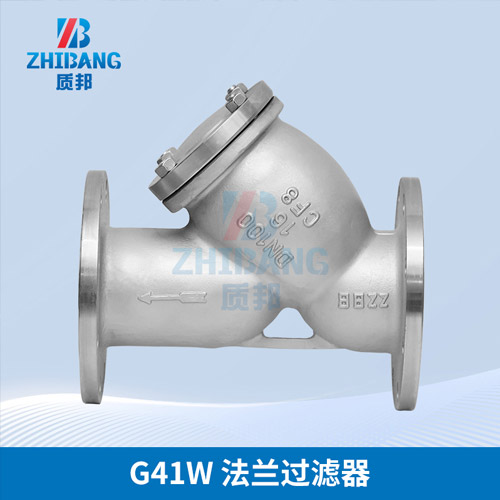

Y型过滤器是输送介质的管道系统不可缺的种过滤装置通常安装在压阀/泄压阀/定水位阀或其他设备的进口段用来除去介质中的杂质,以保阀门及设备的正常使用.适用于:水、蒸汽、油品等介质,使用温度般在-40-300℃。(注:具使用温度以过滤器设计温度为准。) G41W 不锈钢兰过滤器主要有:主、过滤网、中部盖板、中部堵头、中部紧固件等组成。
SY4P-10 兰 1.0 1.1 1.0 灰铸铁 不锈钢 3-4DN
SY4P-16 兰 1.6 1.76 1.6 球黑铸铁
SY4P-25 兰 2.5 2.75 2.5 碳钢
主要外形尺寸
PN.1.6P/R/L(MPa)
公称通径
DN(mm) 主要外形尺寸和连接尺寸(mm)
L D D1 D2 Z- φd
15 130 95 65 45 4-14
20 140 105 75 55 4-14
25 160 115 85 65 4-14
32 190 135 100 78 4-18
40 220 145 110 85 4-18
50 240 160 125 100 4-18
65 255 180 145 120 4-18
80 320 195 160 135 8-18
100 380 215 180 155 8-18
125 440 245 210 185 8-18
150 480 280 240 210 8-23
