发货:3天内

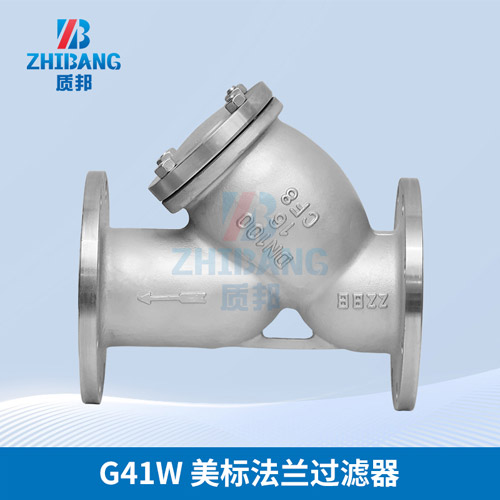

GL41H/W标Y型过滤器是除去液中含有固形物的小型设备，可保压缩机、泵和其它设备及表等正常工作和运转，达到稳定工艺过程的作用。另外对提高产--量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀气、液。
执行标准
设计与制造 结构长度 兰尺寸 压力-温度 试验与验
JIS B2071 B2081 JIS B2002 JIS B2212 B2214 JIS B2017 B2081 JIS B2003
ANSI B16.34 ANSI B16.34 ANSI 16.5 ANSI B16.34 API 598
压力试验
公称压力
强度试验 封--(液) 封试验(气)
Mpa Lbf/in² MPa Lbf/in² MPa Lbf/in²
150 3 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
主要零件材料及能
盖瓣摇杆导向套 滤网 垫片 工作温度℃ 适用介质
WCB SS316 柔石墨
1Cr13/柔石墨
不锈钢/耐酸石棉
PTFE
齿型垫片 425℃ 水、蒸汽、油品
WC1 450℃
WC6 540℃
WC9 570℃
C5 C12 540℃
CF8 200℃ 硝酸类、醋酸类
CF8M
CF3 SS316L
CF3M
主要技术参数
型号 连接形式 公称压力 耐压试验压力 工作压力 壳材料 过滤网 网眼总面积
SY4P-10 兰 1 1.1 1 灰铸铁 不锈钢 3~4DN
SY4P-16 兰 1.6 1.76 1.6 球墨铸铁
SY4P-25 兰 2.5 2.75 2.5 碳钢
